QGD10-Z20储能型启动供电单元
关键词：
所属分类：
咨询热线：
产品描述
产品简介
QGD10-Z20储能型启动供电单元主要用于为直-8、直-20等系列直升机的日常维护及发动机起动提供动力来源。供电输出满足GJB3706 -1999《军用直升机地面电源供电特性及一般要求》中相关要求。
QGD10-Z20储能型启动供电单元有电池单元和逆变单元两部分组成。电池单元用于电量的储存和释放。逆变单元用于将电池单元输出的直流电转换为AC115V/400Hz交流输出；交流AC115V额定输出功率为10kW。
QGD10-Z20储能型启动供电单元为便携式拉杆箱结构，电池单元为4U拉杆箱结构，外形尺寸为360×600×700mm，重量为50kg；逆变单元为3U 拉杆箱结构，外形尺寸为310×600×700mm，重量为40kg。

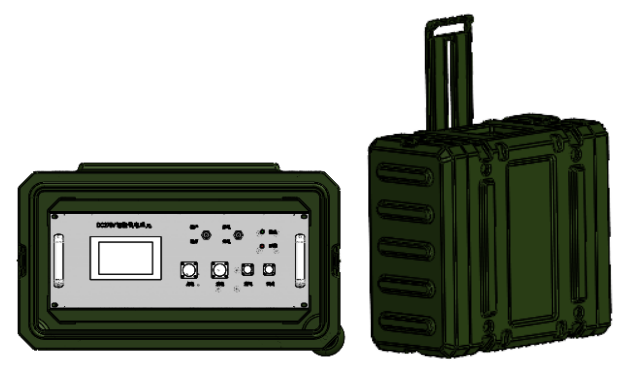

图1 电池单元外观示意图
图2 逆变单元外观示意图
主要功能
储能型启动供电单元中电池单元主要功能有：
（1）电池单元具有电量储存和释放功能，可提供DC28V输出和DC270V直流输出；
（2）电池单元具有BMS管理系统，可实现电池单元的充放电管理和通讯功能；
电池单元的BMS管理系统具有充电过流保护功能、过压保护功能、放电过流保护功能、欠压保护功能、充放电温度保护功能等锂电池保护功能；
（3）电池单元的BMS管理系统具有SOC估算功能、自加热控制功能、自检功能等，具有CAN通讯功能；
（4）采用拉杆箱结构形式，便于携行。
逆变单元主要功能有：
（1）逆变单元具有交流-直流转换功能，可将电池单元输出的DC270V直流电转换为AC115V/400Hz交流电，为直升机提供供电；
（2）逆变单元具有过压保护、过温保护、过流保护等功能；
（3）具有CAN通讯功能；
（4）具有风冷散热功能，自带散热风扇；
（5）采用拉杆箱结构形式，便于携行。
主要性能参数
| 电池单元主要参数 | |
| 额定电压 | DC270V |
| 输出电压范围 | DC225V～DC300V；DC28V |
| 额定电量 | 8kWh |
| 额定输出功率 | DC270V/10kW；DC28V/1000W |
| 峰值功率 | 20kW |
| 充电电流 | 30A |
| 充电时间 | ≤2h |
| 外形尺寸 | 360×600×700mm |
| 重量 | 50kg |
| 逆变单元主要参数 | |
| 输入电压范围 | DC225V～DC300V |
| 输出电压 | AC115V/400Hz |
| 额定输出功率 | 10kW，2倍过载@5s |
| 外形尺寸 | 310×600×700mm |
| 重量 | 40kg |
使用环境条件
设备使用环境条件如下：
表5 使用环境条件
|
序号 |
项目 |
分类 |
内容 |
备注 |
|
1 |
环境参数 |
工作温度 |
-40℃～+60℃ |
|
|
最大相对湿度 |
（85±5）%（30℃~60℃） |
|
||
|
2 |
充电输入参数 |
范围 |
AC220V/50Hz |
|
运输、贮存
运输
a)产品可通过火车、汽车、轮船等运输工具运输。
b)产品的运输过程中应防雨、防潮、防暴晒，避免靠近强磁场，电场。
c)运输过程中应将设备牢固固定，以防运输过程中出现损坏或引发危险。
d)产品在装、卸、运方面，应做好防护，安全操作，避免引发人员伤害或设备损坏。
e)长途运输时，应使锂电池单元电量在40%左右。
贮存
a)贮存环境：存贮温度：-40℃～+65℃；存贮湿度：≤85%。
b)长期贮存时，应将设备放置在干燥、通风良好、清洁的房间内贮存，环境温度保持在-5℃～35℃范围内；
c)贮存时，请勿将设备放置在阳光直射的地方；
d)长期贮存时，至少每3个月给锂电池单元进行一次充电维护；再次贮存前，将锂电池单元电量保持在50%～60%。
